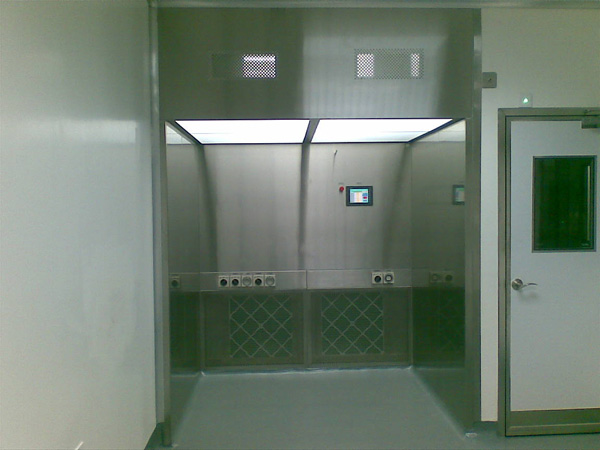

稱量罩也稱為稱量室,主要包括負壓稱量罩和活性炭稱量罩兩種,負壓稱量罩主要用于制藥、微生物研究和科學實驗等場所專用的局部凈化設備,活性炭稱量罩則主要用于水針車間活性炭稱量專用的局部凈化設備,稱量罩可以提供一種垂直單向氣流,部分潔凈空氣在工作區循環,部分排出至附近區域,使工作區產生負壓,防止交叉污染,它能控制工作區的粉塵及塵埃不擴散到操作區外,保障操作人員不吸入所操作的物品,保證工作區的高潔凈度環境。
稱量操作區域由百級垂直層流ISO 5(NF,EN,ISO14644-1)保護,按照FDA和歐盟GMP以及中國GMP的要求進行設計。
稱量罩工作原理:
稱量室內空氣經初效濾器、中效過濾器,由離心風機壓入靜壓箱,在經高效過濾器后從氣流擴散送風單元出風面吹出,潔凈空氣以均勻的斷面風速流經工作區,從而形成高潔凈的工作環境。中心稱量罩的操作區域維持在負壓狀態,排出10%的循環空氣。中心稱量小室的空氣經過三級過濾系統(高效過濾器除去99.99%的顆?!?.3μm以上的所有灰塵)進行自循環,設計符合藥廠GMP要求。
稱量罩用途:
可在稱量罩設備中進行粉塵、試劑稱量、分裝,可以控制粉塵、試劑外溢、上揚,防止粉塵、試劑對人體的吸入危害,還避免粉塵、試劑的交叉污染,保護外界環境及室內人員的安全。
稱量罩結構:
稱量罩采用304不銹鋼,工作區域墻板選用不銹鋼304(1.2mm厚,油拉絲短絲,墻板內部圓弧角連接,無死角,保證工作區域的密封性和整潔美觀。
負壓稱量罩采用模塊式設計,現場組裝拆卸方便。由初中效+風機箱高效過濾器+均流膜組成。

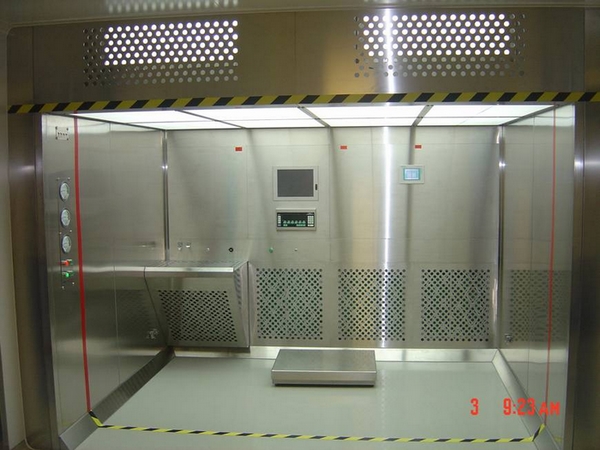

稱量罩由工作區、回風箱體、風機箱體、出風箱體及外箱體幾大部分組裝而成。控制面板位于設備內部工作區正面,控制面板采用西門子觸摸屏變頻器控制系統,可以控制風機起停,調節風機頻率,調整工作區需要的風速(當設備安裝使用后,需由專門人員調節頻率)。并顯示初效過濾器,中效過濾器,高效過濾器,均流膜的壓差,風速和溫濕度,另外配置塵埃粒子監測系統,實時監測動態潔凈度,起到潔凈度參照作用,同時還對風速和壓差,潔凈度等異常報警。壓差表是用來測量過濾器不同時期的壓力,為稱量罩提供持久的性能指示。初效根據使用情況需定期清洗。在回風夾道裝有四個壓差傳感器,對應專門的均流膜,初,中,高效過濾器的阻力,并在觸摸屏內顯示出來。當過濾器壓差超出范圍時,在觸摸屏上有顯示報警,同時在自控箱箱上有聲音報警。
稱量罩/稱量室可選功能:
配電柜單獨設置;
液晶屏/觸摸屏控制;
具有低風速報警,超壓差、超溫濕度報警功能;
配USB接口,數據可導出打??;
增加溫濕度調節功能,調節溫濕度;
配塵埃粒子、浮游菌檢測功能;
采用PLC控制系統,風速自動恒定,具有風速、
壓差、溫濕度顯示;
稱量罩/稱量室產品參數:
外型尺寸:900mm*1100mm*1900mm
潔凈等級:100級
額定功率:0.65KW
平均照度:》400LUX
進口變頻器:調速(調節頻率)
高效過濾器:1220*610*69mm
整體材質:SUS304#
稱量罩/稱量室保護對象:
保護藥品
保護操作人員
保護環境
